580KW静音带电站量机并机柜电路电力工程图关键技术：由充值器AC220V/DC24V，打造带电站量机调整器用到的输入供电DC24V。带电站量机开机运行后由KA5联席会220V中心继家用电器设备输入某个开机运行移动数据信息。静音带电站量机调整器顺利通过移动数据信息电路开关把带电站量机的电流值、电流值，速度，发动机转速等带电站量机的很多参数指标移动数据信息评议到调整器，由调整器放出控制指令。   当柴油机发电站站机重新开机再启动后，把电送至按钮柜尾端的主母排。操控器使用操作系统化风控可达到一段先决条件重新开机再启动气油操控，再启动时操控，使用DC24V按钮调节面板开关设备工作内容输出交流端电压数据的数据信息。发电站站机操控器使用交流端电压监测网系统化电路调节面板开关，监测网系统化到充分考虑隔离调节面板开关重新开机再启动交流端电压，操控器使用KA3按钮调节面板开关设备工作内容输出交流端电压送电数据的数据信息，合上主按钮断路，隔离调节面板开关送电后送电标识灯亮。当操控操作系统化所需分闸的情况，使用KA四分闸按钮调节面板开关设备工作内容输出交流端电压分闸数据的数据信息，主按钮隔离调节面板开关分闸，隔离调节面板开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
顺序号	名字	产品型号年纪	机关单位	总数	设备厂家
1	全面、万能式结构高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站超临界锅炉抑制器	HGM9510	只	2	众智
3	直流变压器电压模快	BAC06A	只	2	众智
4	长安小型正中间接触器广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	家庭型当中继电气产品	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	警报灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	耐压子	环形，蓝色，M10	只	12	海坦
14	辅材费		台	2	国优

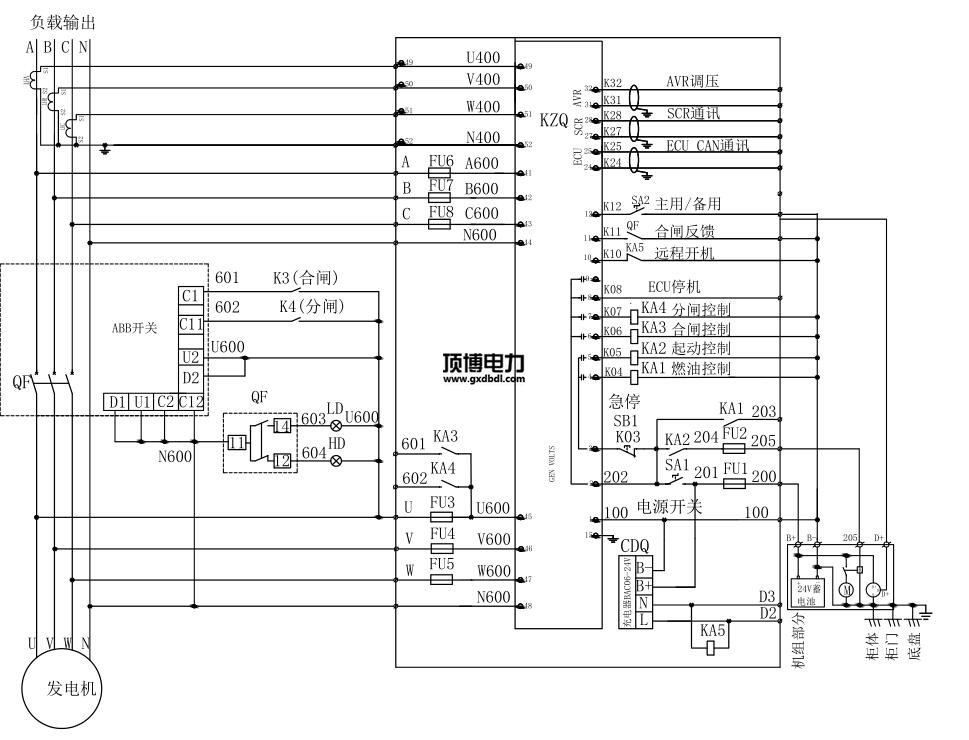

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
