本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车并网发变频电动汽轮柴油发电机配电盘箱的使用： 1、科学合理的配置电力。 2、便对电源线路的启闭的操作。 3、有较高的安会防护衣分类，能最直观的显示信息用电线路的导通阶段。

项目名称：656KW柴油车电站制冷机组单机配电箱主要元件明细清单
高低压配电源箱其主要器件汇总表
顺序号	各称	材质品种	企业	用量	企业
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发交流电动空气能热泵机组抑制器	HGM6110	只	1	众智
3	生产发汽车发电机转速比把控器	C2002	只	1	孚创
4	直流电压电压信息模块	DC24V	只	1	众智
5	超小型正中间继家用电器	HH54P    DC24V	只	2	正泰
6	超小型后面中间继电器产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

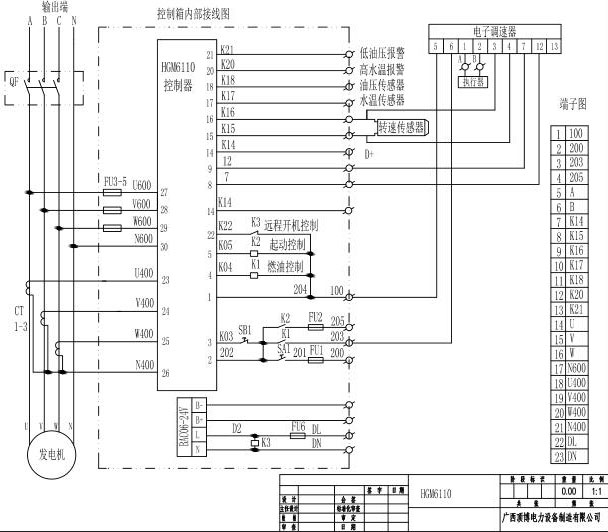

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.hnhaijingfang.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
